Bo Mạch T-Con Là Gì? Chức Năng Và Dấu Hiệu Lỗi

Bo mạch T-con (Timing Control) là một trong những linh kiện "cốt tử" quyết định việc hiển thị hình ảnh trên các dòng tivi LCD/LED hiện nay. Khi tivi đột ngột xuất hiện các hiện tượng như trắng xóa màn hình, sai màu, âm bản hay sọc nhiễu, T-con thường là linh kiện đầu tiên mà các kỹ thuật viên sửa chữa nghĩ đến. Vậy thực chất chức năng của bo mạch T-con là gì và tại sao nó lại quan trọng đến thế? Bài viết này sẽ giải phẫu chi tiết về linh kiện này, giúp bạn hiểu rõ cách nó điều khiển màn hình và cách tự nhận biết các rủi ro hư hỏng trong thực tế.

1. Bo mạch T-con (Timing Control) nằm ở đâu và có vai trò gì?

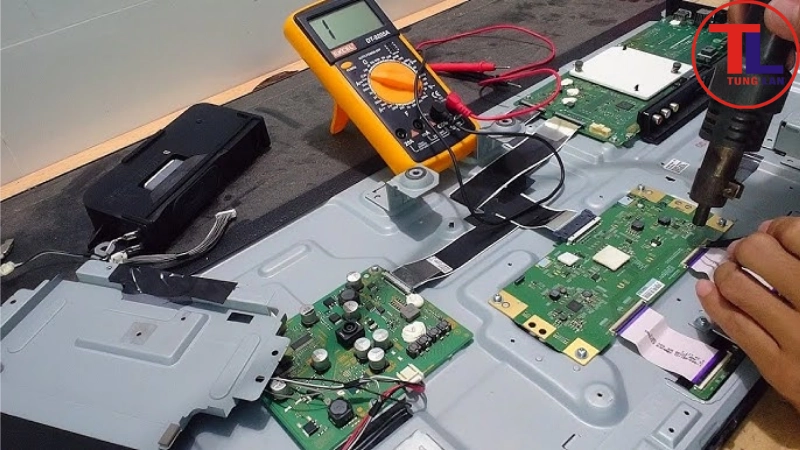

Bo mạch T-con (Timing Control) nằm ở đâu và có vai trò gì

Nếu coi Mainboard (bo mạch chính) là "não bộ" điều khiển mọi hoạt động của tivi, thì bo T-con chính là "trạm điều phối" cuối cùng trước khi hình ảnh hiện lên màn hình.

Vị trí thực tế: Bo T-con thường nằm ở vị trí trung gian, kết nối giữa bo mạch chính (Mainboard) và tấm nền màn hình (Panel). Tùy vào thiết kế của từng hãng như Samsung, Sony hay LG mà T-con có thể là một bo mạch rời nằm trên một thanh kim loại phía trên/dưới màn hình, hoặc được tích hợp trực tiếp vào bo táp-lô (bo điều khiển mép màn hình).

Vai trò cầu nối: Có một sự thật là Mainboard không thể "nói chuyện" trực tiếp với các điểm ảnh trên tấm nền. T-con đóng vai trò là một "người phiên dịch". Nó nhận tín hiệu video thô từ bo chính, sau đó xử lý và chuyển đổi thành các tín hiệu điện tử chính xác mà tấm nền LCD có thể hiểu và hiển thị được.

Xem thêm: Màn Hình Tivi Toshiba Bị Nhòe Màu: Nguyên Nhân & Cách Khắc Phục

2. Chi tiết 3 chức năng của bo mạch T-con trong vận hành tivi

Để hiểu tại sao khi T-con lỗi, hình ảnh lại biến dạng một cách kỳ lạ, chúng ta cần nhìn sâu vào 3 chức năng của bo mạch T-con cốt lõi sau đây:

2.1. Xử lý và phân phối tín hiệu hình ảnh (LVDS/V-by-One)

Xử lý và phân phối tín hiệu hình ảnh

Tín hiệu từ Mainboard truyền đến T-con thường thông qua chuẩn LVDS hoặc V-by-One (với các tivi độ phân giải cao 4K/8K). T-con sẽ tiếp nhận luồng dữ liệu logic này, sau đó "chia nhỏ" và chuyển đổi chúng thành dạng dữ liệu ma trận (theo hàng và cột). Những dữ liệu này sau đó được gửi đến các IC Drive (IC màng) nằm ở mép màn hình để điều khiển từng pixel cụ thể.

2.2. Kiểm soát thời gian quét chuẩn xác (Timing Control)

Đúng như tên gọi "Timing Control", chức năng quan trọng nhất của nó là điều khiển tính đồng bộ về mặt thời gian. T-con quyết định chính xác thời điểm nào pixel nào trên màn hình cần bật, tắt, thay đổi màu sắc hoặc điều chỉnh độ sáng. Nếu sự điều phối thời gian này bị sai lệch dù chỉ một phần triệu giây, hình ảnh sẽ bị xé, nhòe hoặc xuất hiện các bóng ma.

2.3. Cung cấp và phân bổ điện áp cho Panel

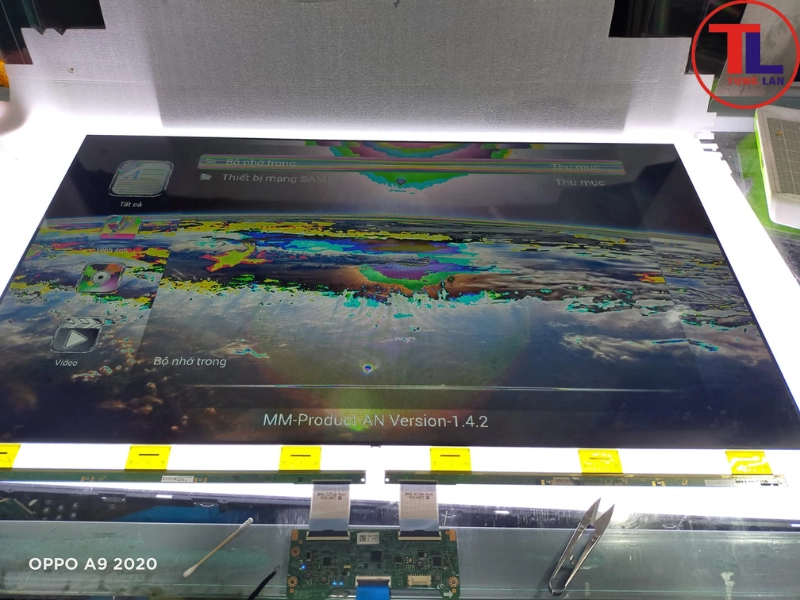

Cung cấp và phân bổ điện áp cho Panel

Không chỉ xử lý dữ liệu, T-con còn tích hợp các mạch chuyển đổi DC-DC để tạo ra các mức điện áp chuyên biệt như VGH, VGL, VDD, VCOM. Đây là những mức điện áp nuôi các tinh thể lỏng và IC màng (TAB/COF). Nếu thiếu một trong các mức điện áp này, màn hình sẽ không thể mở các "cửa sổ" tinh thể lỏng để cho ánh sáng đi qua, dẫn đến mất hình.

Xem thêm: Tivi không lên nguồn: Nguyên nhân và 4 bước tự sửa tại nhà

3. 5 Dấu hiệu đặc trưng khi tivi bị hỏng bo mạch T-con

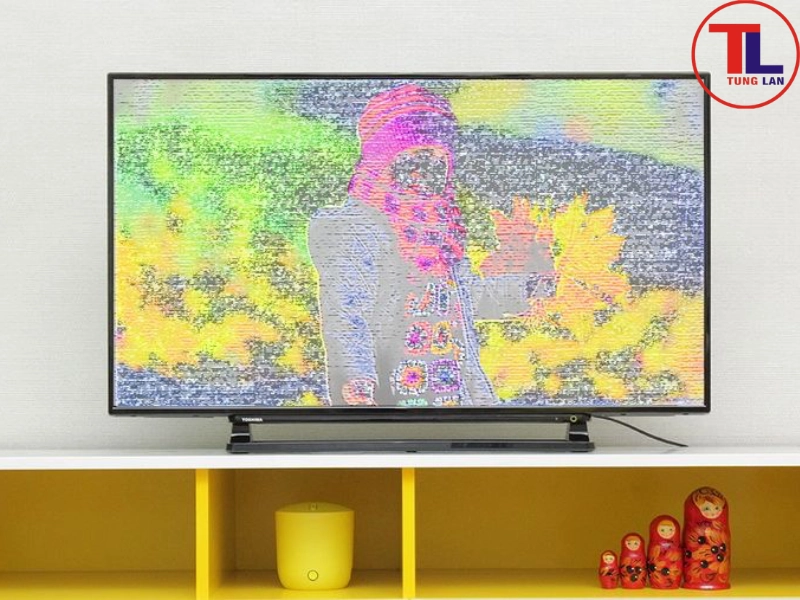

5 Dấu hiệu đặc trưng khi tivi bị hỏng bo mạch T-con

Khi T-con gặp sự cố, tivi thường không "chết" hẳn mà sẽ xuất hiện những biểu hiện rất đặc trưng. Nếu bạn thấy tivi nhà mình có các dấu hiệu sau, khả năng cao là bo T-con đang gặp vấn đề:

• Màn hình âm bản (Sai màu, lang ben): Hình ảnh hiện lên nhưng màu sắc bị đảo ngược, trông giống như phim X-quang. Đây thường là dấu hiệu điển hình của việc hỏng IC Gamma trên bo T-con.
• Tivi có tiếng nhưng mất hình (Màn hình sáng mờ): Bạn vẫn nghe thấy âm thanh bình thường, đèn nền (backlight) vẫn sáng nhưng không có bất kỳ hình ảnh nào. Điều này cho thấy Mainboard vẫn chạy nhưng T-con không truyền được dữ liệu lên Panel.
• Màn hình bị trắng xóa: Toàn bộ màn hình chuyển sang màu trắng hoặc xám nhạt. Đây là lỗi mất hoàn toàn tín hiệu điều khiển từ T-con.
• Sọc kẻ dọc/ngang hoặc nhiễu rác: Xuất hiện các đường sọc mảnh hoặc các hạt nhiễu li ti chạy khắp màn hình do sự cố mất đồng bộ tín hiệu.
• Màn hình bị chia đôi: Một bên màn hình hiển thị bình thường, bên còn lại bị tối, sáng quá mức hoặc nhiễu. Lỗi này thường do đứt cáp kết nối từ T-con lên panel hoặc hỏng một phần IC điều khiển trên bo.

4. Hỏng bo mạch T-con: Hướng xử lý và ra quyết định

Hỏng bo mạch T-con: Hướng xử lý và ra quyết định

Khi xác định lỗi nằm ở T-con, nhiều người thường lo lắng vì nghĩ rằng phải thay cả màn hình (Panel) rất đắt đỏ. Tuy nhiên, thực tế việc xử lý bo T-con đơn giản và tiết kiệm hơn nhiều.

4.1. Kiểm tra cơ bản trước khi kết luận

Trước khi quyết định thay thế, một mẹo nhỏ cho các bạn hoặc thợ mới là hãy kiểm tra và vệ sinh lại hai dẹt cáp (cáp LVDS) nối từ T-con lên màn hình. Bụi bẩn hoặc oxy hóa tại các điểm tiếp xúc này thường gây ra các lỗi y hệt như hỏng T-con. Việc vệ sinh bằng cồn chuyên dụng và lau sạch có thể giải quyết vấn đề ngay lập tức.

4.2. Nên sửa chữa (thay IC) hay thay mới nguyên bo mạch?

• Sửa chữa: Nếu chỉ hỏng IC Gamma hoặc một vài tụ lọc, việc thay thế linh kiện rời sẽ rẻ hơn. Tuy nhiên, phương án này yêu cầu kỹ thuật viên có tay nghề cao, sử dụng máy khò hàn linh kiện dán (SMD) chuẩn xác để không làm ảnh hưởng đến các mạch xung quanh.
• Thay mới: Đây là giải pháp an toàn và bền bỉ nhất, đặc biệt khi bo mạch bị chập nguồn DC-DC nặng. Lưu ý quan trọng: Khi thay mới, bạn phải mua đúng mã số bo mạch (Part Number) và đảm bảo tương thích hoàn toàn với kích thước, độ phân giải của tấm nền màn hình.

Tại Điện Tử Tùng Lan, với kinh nghiệm nhiều năm phân phối linh kiện ngành màn hình và sửa chữa cho các thương hiệu lớn như Samsung, Sony, LG, chúng tôi luôn khuyến cáo khách hàng nên kiểm tra kỹ mã linh kiện để tránh xung đột điện áp, gây hỏng hóc lan sang tấm nền.

Hy vọng bài viết đã giúp bạn hiểu rõ chức năng của bo mạch T-con và cách nhận diện các lỗi hiển thị phổ biến trên tivi. Có thể nói, T-con chính là "bộ não" điều phối cuối cùng, quyết định độ sắc nét và chính xác của hình ảnh mà bạn nhìn thấy. Nếu tivi nhà bạn xuất hiện các dấu hiệu sai màu, sọc nhiễu hoặc mất hình, hãy ưu tiên kiểm tra cáp kết nối trước. Trong trường hợp không tự xử lý được, hãy tìm đến các đơn vị sửa chữa chuyên nghiệp để được đo đạc điện áp và can thiệp chính xác, tránh việc tự ý tháo lắp gây hư hỏng nặng hơn cho tấm nền màn hình.
