Cấu tạo màn hình tivi: Các lớp linh kiện & Dấu hiệu lỗi

Khi nhìn từ bên ngoài, màn hình tivi trông như một tấm kính phẳng đơn giản. Tuy nhiên, thực chất đây là một cấu trúc "sandwich" đa lớp cực kỳ phức tạp và tinh vi. Việc hiểu rõ cấu tạo màn hình tivi không chỉ giúp bạn nắm được nguyên lý hiển thị hình ảnh, mà quan trọng hơn, đó là cơ sở để bạn tự chẩn đoán sơ bộ nguyên nhân khi tivi gặp sự cố như sọc màn hình, mờ ảnh hay tối đen. Từ đó, bạn có thể đưa ra quyết định sửa chữa hoặc thay mới một cách hợp lý, tránh bị hớ khi làm việc với các đơn vị kỹ thuật.

1. Cấu tạo cơ bản của màn hình tivi (Áp dụng cho dòng LED/LCD)

Hầu hết các dòng tivi phổ biến hiện nay (Samsung, Sony, LG, TCL...) đều hoạt động dựa trên cấu trúc xếp lớp. Mỗi lớp đảm nhận một vai trò riêng biệt để chuyển đổi tín hiệu điện thành hình ảnh màu sắc mà chúng ta nhìn thấy.

1.1. Hệ thống đèn nền (LED Backlight)

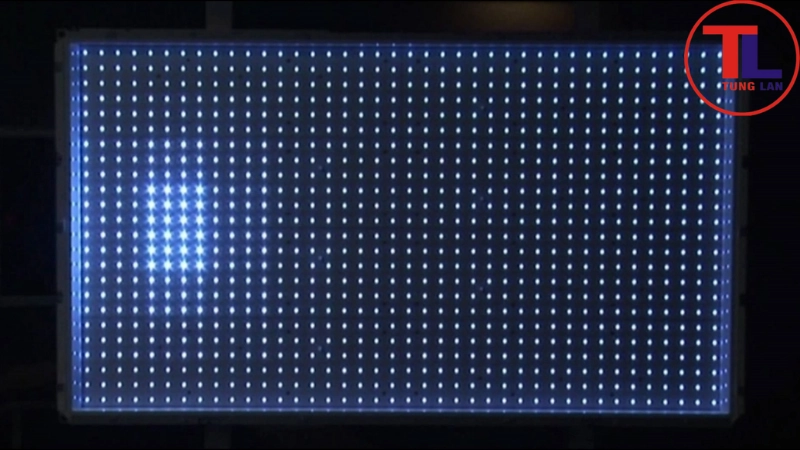

Hệ thống đèn nền

Đây là lớp nằm ở sau cùng của màn hình. Đúng như tên gọi, chức năng của nó là cung cấp nguồn ánh sáng trắng dồi dào, chiếu xuyên qua tất cả các lớp phía trước để tạo ra độ sáng cho hình ảnh.

Lưu ý từ kỹ thuật viên: Nếu hệ thống đèn nền này bị cháy hoặc hỏng mạch điều khiển, tivi sẽ xuất hiện hiện tượng "có tiếng nhưng không có hình" (màn hình tối đen hoàn toàn nhưng âm thanh vẫn phát bình thường).

1.2. Các lớp kính lọc phân cực (Polarizer)

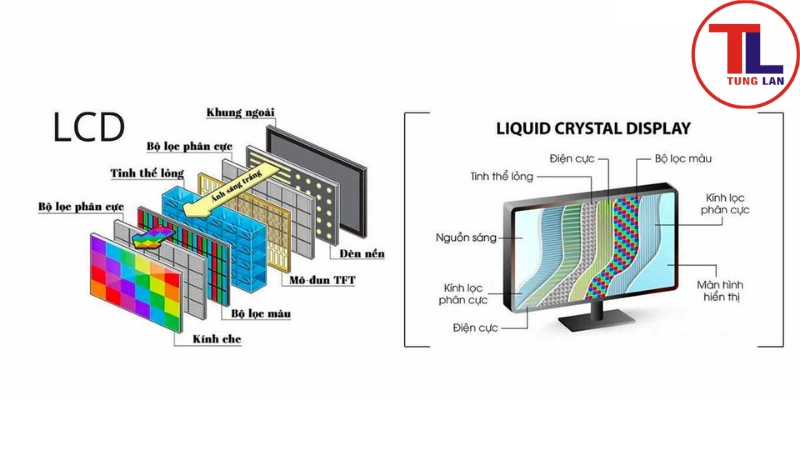

Các lớp kính lọc phân cực

Màn hình tivi có hai lớp màng phân cực nằm ở phía trước và phía sau lớp tinh thể lỏng. Nhiệm vụ của chúng là điều hướng và lọc luồng ánh sáng, chỉ cho phép những tia sáng theo một hướng nhất định đi qua.

Trong thực tế, màng phân cực rất nhạy cảm với môi trường. Tại Việt Nam với khí hậu nóng ẩm, lớp màng này dễ bị rộp, bong tróc hoặc bị oxy hóa, dẫn đến hiện tượng màn hình bị lóa, xuất hiện các vết ố trắng hoặc sương mù.

1.3. Lớp vi mạch TFT & Tinh thể lỏng (Liquid Crystal)

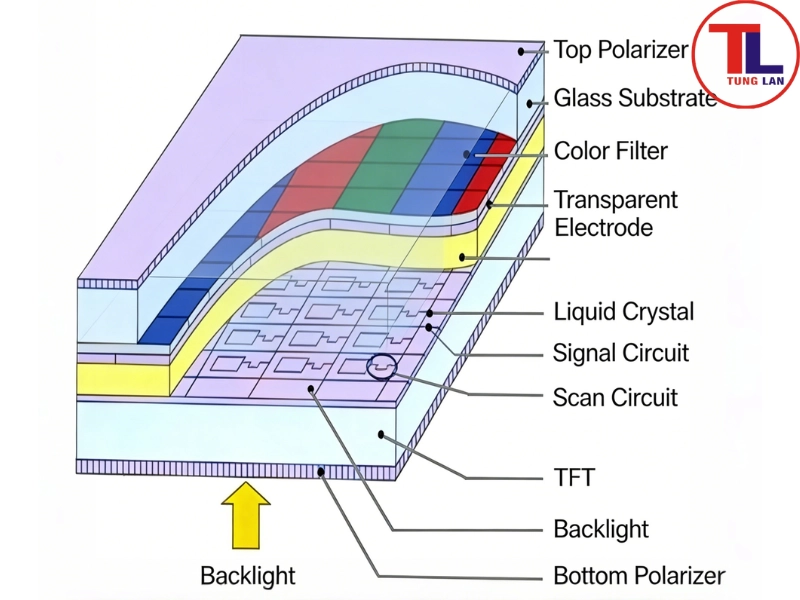

Lớp vi mạch TFT & Tinh thể lỏng

Đây chính là "trái tim" của toàn bộ hệ thống. Lớp tinh thể lỏng đóng vai trò như những "cánh cửa" siêu nhỏ, đóng hoặc mở dưới sự điều khiển của dòng điện từ lớp vi mạch TFT (Thin Film Transistor) để định hình từng điểm ảnh.

Một điều cực kỳ quan trọng người dùng cần lưu ý: Lớp này vô cùng mỏng và nhạy cảm. Chỉ cần một lực tác động nhẹ (va đập) hoặc một chút nước thấm vào mép màn hình (nơi chứa các cáp Tab nối từ bo mạch vào panel) cũng có thể khiến các điểm ảnh bị "chết" hoặc gây ra sọc màn hình.

1.4. Kính lọc màu (Color Filter) & Lớp bảo vệ ngoài

Lớp lọc màu có nhiệm vụ phối trộn ánh sáng trắng từ đèn nền thành 3 dải màu cơ bản: Đỏ (Red), Xanh lá (Green) và Xanh dương (Blue) - RGB. Sự kết hợp của hàng triệu điểm ảnh RGB này tạo nên màu sắc rực rỡ cho bộ phim bạn đang xem. Cuối cùng, một lớp kính bảo vệ ngoài cùng sẽ bao bọc để che chắn toàn bộ cấu trúc mỏng manh bên trong.

Xem thêm: #Gợi Ý Các Mẫu Màn Hình Tivi OLED Được Yêu Thích Hiện Nay

2. Sự thay đổi cấu tạo màn hình tivi ở các công nghệ cao cấp

Khi nâng cấp lên các dòng tivi cao cấp, cấu trúc cốt lõi có những thay đổi đáng kể để tối ưu hóa chất lượng hình ảnh.

2.1. Màn hình OLED (Hữu cơ tự phát sáng)

Màn hình OLED

Khác hoàn toàn với LED/LCD, màn hình OLED loại bỏ hoàn toàn hệ thống đèn nền và lớp tinh thể lỏng. Mỗi điểm ảnh OLED là một diode hữu cơ tự phát sáng độc lập. Khi cần hiển thị màu đen, điểm ảnh đó sẽ tắt ngúm hoàn toàn, tạo nên độ tương phản tuyệt đối.

Tuy nhiên, vì cấu tạo siêu mỏng và đặc tính hữu cơ, màn hình OLED dễ bị nứt vỡ hơn khi di chuyển sai cách và có rủi ro bị "burn-in" (lưu ảnh) nếu hiển thị một hình ảnh tĩnh quá lâu.

2.2. Màn hình QLED & Mini-LED

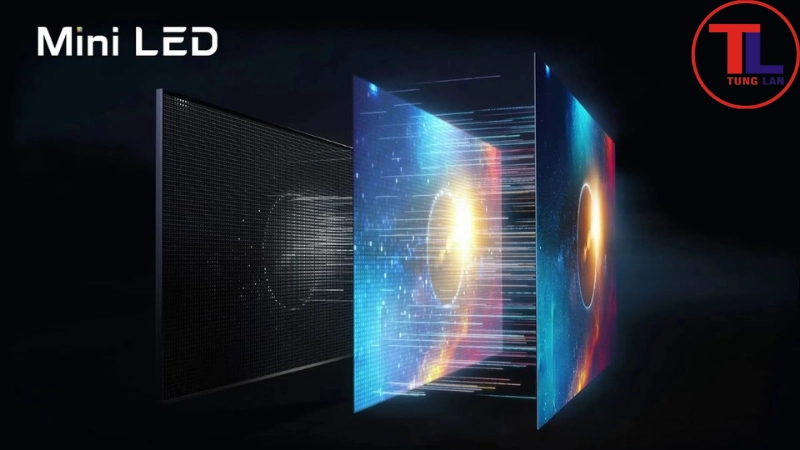

Màn hình QLED & Mini-LED

Về bản chất, QLED vẫn dựa trên cấu trúc LED/LCD nhưng được chèn thêm một lớp hạt chấm lượng tử (Quantum Dot) để tăng cường độ thuần khiết của màu sắc. Trong khi đó, Mini-LED thu nhỏ hàng ngàn bóng đèn nền xuống kích thước siêu nhỏ, cho phép kiểm soát vùng sáng/tối cục bộ chính xác hơn, giảm thiểu hiện tượng hở sáng.

Xem thêm: Cách Nhận Biết Tivi Hỏng Màn Hình: Dấu Hiệu, Nguyên Nhân & Khắc Phục

3. Dấu hiệu nhận biết linh kiện nào đang bị hỏng

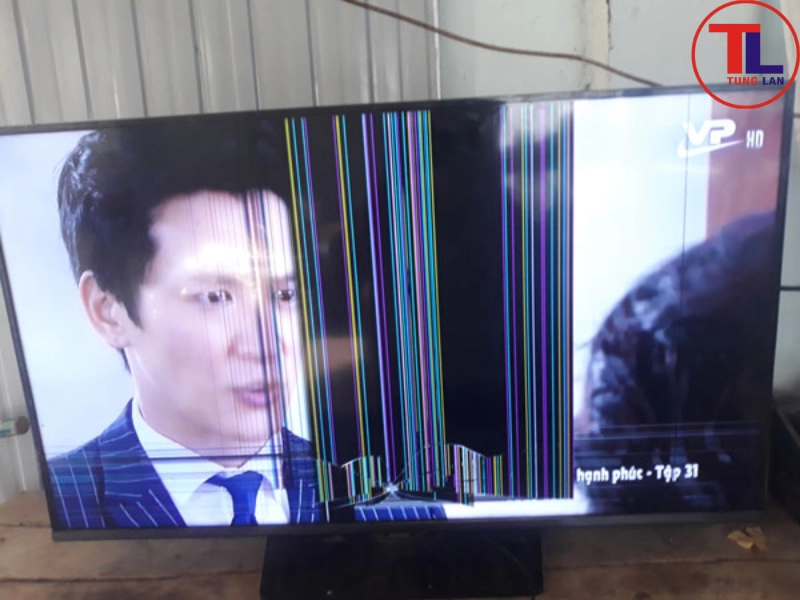

Dấu hiệu nhận biết linh kiện nào đang bị hỏng

Dựa vào cấu tạo màn hình tivi, bạn có thể "bắt bệnh" sơ bộ thiết bị của mình như sau:

• Lỗi tấm nền (Panel) và vi mạch TFT: Tivi xuất hiện các đường sọc kẻ ngang hoặc dọc, có những đốm đen (chảy mực), hình ảnh bị nhòe màu hoặc chồng hình. Đây thường là lỗi nặng nhất.
• Lỗi đèn nền (Backlight): Màn hình bị tối một vùng hoặc đen toàn bộ. Một mẹo nhỏ là bạn dùng đèn pin rọi sát vào màn hình, nếu vẫn thấy hình ảnh lờ mờ bên trong thì chắc chắn lỗi nằm ở hệ thống đèn nền.
• Lỗi màng phân cực: Bề mặt màn hình nhìn sần sùi, hình ảnh bị lóa trắng như có một lớp sương mù bao phủ, hoặc màu sắc bị sai lệch trên diện rộng.

4. Có thể sửa hoặc thay thế rời từng lớp màn hình không?

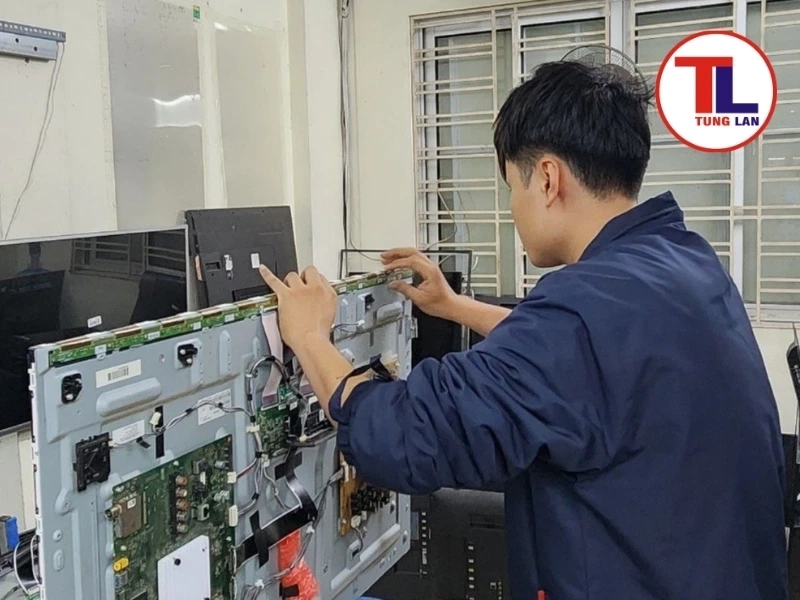

Có thể sửa hoặc thay thế rời từng lớp màn hình không

Đây là thắc mắc phổ biến nhất của khách hàng khi đến với Điện Tử Tùng Lan. Câu trả lời tùy thuộc vào lớp linh kiện bị hỏng:

• Có thể thay thế rời: Hệ thống đèn nền (LED) và màng lọc phân cực hoàn toàn có thể bóc tách và thay mới riêng lẻ. Việc này giúp tiết kiệm chi phí đáng kể cho người dùng thay vì phải thay cả cụm màn hình.
• Bắt buộc thay nguyên cụm: Lớp tinh thể lỏng và mạch TFT được nhà máy ép dập liền khối trong môi trường chân không tuyệt đối. Do đó, nếu tivi bị vỡ kính ngoài, sọc panel hoặc rỉ mực, phương án duy nhất là thay nguyên cụm màn hình mới.

Lưu ý quan trọng: Rất nhiều người nhầm lẫn giữa tivi và điện thoại. Tivi không thể "ép kính" để sửa tivi bị lỗi sọc hay vỡ như smartphone. Bất kỳ đơn vị nào quảng cáo "ép kính tivi" để hết sọc panel đều không đúng với thực tế kỹ thuật.

Có thể thấy, cấu tạo màn hình tivi là một sự kết hợp đồng bộ và chặt chẽ giữa hệ thống chiếu sáng, các màng lọc quang học và vi mạch điều khiển. Mỗi lớp đảm nhận một nhiệm vụ riêng và có những rủi ro hư hỏng đặc thù. Điện Tử Tùng Lan xin đưa ra lời khuyên chân thành: Khi tivi có dấu hiệu lỗi hình ảnh, bạn tuyệt đối không tự ý tháo mở, cạy nẹp màn hình tại nhà. Việc thiếu dụng cụ chuyên dụng và môi trường sạch sẽ rất dễ làm đứt cáp Tab panel, khiến một lỗi nhỏ (như hỏng đèn nền) trở thành lỗi nặng (hỏng toàn bộ tấm nền).

Hãy liên hệ với các trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp để được đo đạc chính xác và có phương án xử lý an toàn, tiết kiệm nhất.
